指紋打卡機電路板抄板
發布時間：2016-08-22 19:31:25
案例詳情

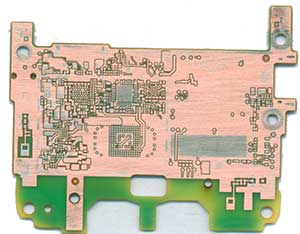

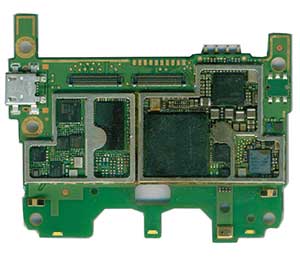

指紋打卡機電路板抄板
 |
 |
 |
 |
 |
 |
|
指紋打卡機電路板抄板BOM清單
|
||||||
| 類型 | 參數 | 封裝 | 數量 | 位號 | 廠商 | 備注 |
| 貼片電阻 | 01C 10K 1/10W 1% | 0603 | 3 | R3, R10, R30 | ||
| 221 220R 1/10W 5% | 0603 | 3 | R4, R5, R8 | |||
| 222 2.2K 1/10W 5% | 0603 | 1 | R1 | |||
| 103 10K 1/10W 5% | 0603 | 5 | R2, R9, R27, R29, R31 | |||
| 473 47K 1/10W 5% | 0603 | 2 | R22, R33 | |||
| 104 100K 1/10W 5% | 0603 | 3 | R6, R7, R28 | |||
| 224 240K 1/10W 5% | 0603 | 1 | R34 | |||
| 562 5.6K 1/4W 5% | 1206 | 2 | R16, R32 | |||
| 474 470K 3/4W 5% | 2010 | 1 | R14 | |||
| 直插色環電阻 | 100R 1/2W 5% | SIP2 φ3*10mm | 1 | R11 | ||
| 可調電阻 | 10K 1-2:3.6K | DIP3 φ10*4.5mm | 1 | VR1 | 黑色圓型 | |
| 10K 1-2:4.7K | DIP3 φ7*7*5mm | 1 | VR2 | 綠色方型 | ||
| 熱敏電阻 | 10K (NTC) | SIP2 φ2.5*3.6mm | 2 | RT3,RT1 | ||
| 貼片電容 | 1NF 10% | 0603 | 1 | C8 | ||
| 10NF 10% | 0603 | 1 | C16 | |||
| 100NF 10% | 0603 | 4 | C1, C3, C4, C9 | |||
| 貼片鉭電容 | 10UF/10V | B型3528 | 1 | C12 | ||
| 47UF/10V | A型3216 | 2 | C2, C7 | |||
| 直插電解電容 | 10UF/50V | SIP2 φ5*10mm | 1 | C6 | ||
| 安規電容 | 0.15UF ±10% 275V | SIP2 18*7*13mm | 1 | C5 | ||
| 二，三極管 | 1N5364B | DO-201AD | 1 | Z2 | ||
| 3.9V(ZMM3V9) | D-1206 | 1 | Z4 | |||
| 1N4007 | D-1206 | 1 | D8 | |||
| KL3(BAT54C) | SOT-23 | 1 | D3 | |||
| 74(BAS70-04) | SOT-23 | 1 | D2 | |||
| 1D(MMBTA42) | SOT-23 | 2 | Q1, Q7 | |||
| 2D(MMBTA92) | SOT-23 | 2 | Q2, Q8 | |||
| IC | BA33C | SOT-223 | 1 | U4 | ||
| 整流橋 | B6S | SOP4 | 1 | DB1 | ||
| 繼電器 | ME-23-24P 24VDC | DIP4 22*16*10mm | 1 | RELAY1 | ||
| 按鍵 | 4PIN方型按鍵 | SMD4 6*6*7mm | 1 | SW1 | ||
| 拔動開關 | 8PIN拔動開關 | SMD8 13*3.7*5.5mm | 1 | SW2 | ||
| 連接座 | 7PIN連接座 | SIP7 35*14*9mm | 1 | P5 | ||
| LED | 綠色和紅色 | SMD4 3.3*2.7*1mm | 1 | D4 | ||
PCB抄板簡介
板朗科技(m.tongcheng01.com)是國內最早一批從事PCB電路板抄板的公司，擁有近十年的PCB反向開發設計抄板經驗。板朗科技建立了先進的PCB抄板研究室，購置了專業的抄板機器設備和軟件，組建了專業的抄板團隊。板朗科技每年經手各種PCB抄板案例數千件，我司豐富的抄板經驗在保證接手的抄板案例成功率的同時，也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。
PCB抄板范圍
十年的抄板歷程中，板朗科技積累了成熟完備的抄板技術，PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板，包括但不限于下面所列行業：
1.無線通訊設備：如無線基站；
2.光網絡傳輸設備：如SDH，DWDM設備。
3.數據通信設備：如高端路由器、LANSWITCH、ADSL等。
4.高端計算設備：服務器，主機主板等。
5.多媒體電子設備：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率開關電源產品：家電、計算機、通訊、開關電源PCB設計。
7.電力電子設備：變頻器、UPS、工業電源、工控板。各系列工控PCB設計。
8.工業控制設備、汽車控制系統、醫療電子設備。
PCB抄板能力
| 項目 | 我司能力 | 精度 |
| 最高層數 | 1-38層 | …… |
| 最大板厚 | 6mm | ±0.05mm |
| 最大尺寸 | 640mm X 480mm | ±0.1mm |
| 最小線寬 |
硬板 0.01mm 柔性版0.005mm |
±0.01mm
|
| 最小線隙 |
硬板 0.01mm 柔性版0.005mm |
|
| 最小機械通孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小機械埋孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小激光盲孔 |
0.1mm |
|
| 最小激光埋孔 |
0.1mm |
|
| 盲孔種類 | 1階、2階、3階、4階激光盲孔 | …… |
| 埋孔種類 | >20類 | …… |
| 多層板銅厚測量 | …… | ± 1.7um |
| 多層板層間距測量 | …… | ±5um |
| 阻抗測算 | 5~150Ω | ±0.5Ω |
| 電阻阻值測量 | 0.000001Ω~20MΩ | ±5% |
| 電容容值測量 | 0.001pF ~ 100F | |
| 電感量測量 | 0.001nH ~ 10H | |
| 磁珠等效阻值測量 | 10Ω ～ 2000Ω (100MHz) | ±10% |
| 晶體頻率測量 | 1KHz ~ 200MHz | ±1% |
| 穩壓二極管測量 | 0.5V ~ 56V | ±0.01V |
一條龍PCB抄板
狹義上的PCB抄板僅包括電路板復制，我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修，SMT加工、PCBA加工等整套電子方案開發的一條龍服務，一站式解決所有問題，為客戶節省時間、財力、人力等多方面的成本。
PCB抄板價格
板朗科技pcb抄板收費采用透明的計價方式，根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素，制定了詳細的計算抄板價格方式，不亂收，多收客戶一分錢。客戶如需相關其他后續加工服務，抄板費用能享有一定優惠。
