案例詳情

技術參數

PCB板尺寸:117mm*77mm

開關電源板板層數：4層PCB抄板;

抄板周期：1天;

抄板價格：免抄板費;

抄板其他業務：繪制原理圖，批量成品加工

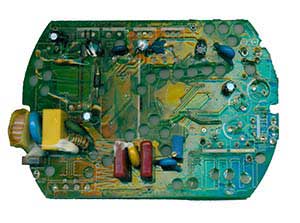

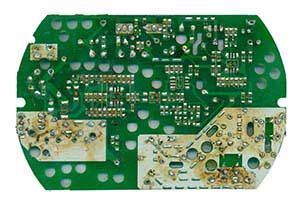

1. 抄板流程1：掃描高清監控120w 24v 5a 電源板，記錄元器件型號、位置。
2. 抄板流程2：拆卸板上各種元器件，并備注記錄各元器件注意事項，去除開關電源板板面焊錫、綠油、板材，露出頂層和底層線路圖，掃描為圖片。
3. 抄板流程3：磨板，露出線路板中間層線路并掃描為圖片

主要功能參數

直流輸出電壓：24V

輸出電壓容差：±1%

額定輸出電流

輸出電流范圍：0-5A

紋波及噪音：50mVp-p

進線穩定度：±0.5%

負載穩定度：±0.5%

直流輸出功率：120W

效率：83%

直流電壓可調范圍：+10%

輸入電壓范圍：85~132VAC/176~264VAC由開關選擇47~63Hz；248~370VDC

輸入電流：0.8A/115V 0.45A/230V

沖擊電流：冷啟動電流30A/115V 60A/230V

漏電流：＜1mA/240VAC

過載保護：105%~150% 類型：切斷輸出 復位：自動恢復

溫度系數：±0.03%/℃（0-50℃）

啟動、上升、保持時間：1s，15ms，30ms

抗震性：10~500Hz，2G 10min，/1周期，時長60分，各軸

耐壓性：輸入輸出間：1.5KvAC輸入與外殼：1.5KvAC輸出與外殼：0.5KvAC

隔離電阻：輸入輸出間：輸入與外殼，輸出與外殼：500VDC/100MΩ

工作溫度、濕度：-10℃~+60℃（參考輸出特性圖），20%~90%RH

整機外形尺寸：199×98×38mm

整機重量：0.65Kg

安全標準：滿足UL 1012要求

EMC標準：滿足FCC部分15J條件 等級B

備注：

1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70%RH，溫度。

2、容差：包括設定容差，線路穩定度，負載穩定度。

3、紋波測試：20MHz用“A12”雙絞線，中斷用0.1uF—47uF電容器短路。

4、進線電壓穩定度測試：滿負載時時線低電壓到高電壓。

5、負載穩定度測試：負載從0%到100%

6、C3、4、32必須拆除
