案例詳情

抄板流程

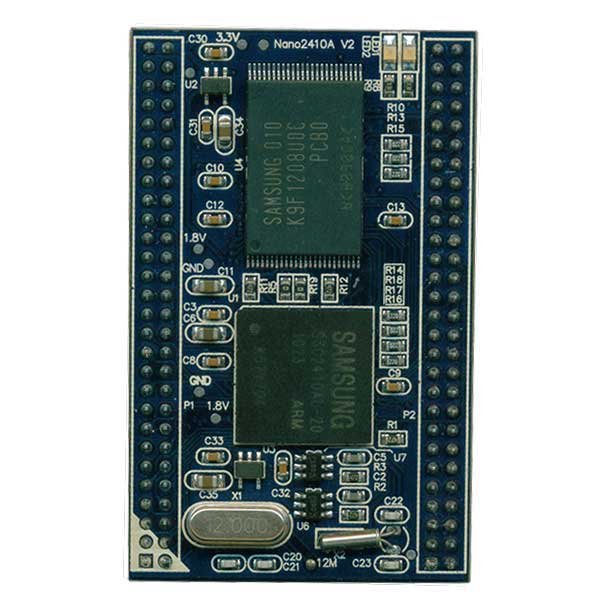

1.掃描記錄嵌入式系統控制模塊主板正面元器件

2.掃描記錄嵌入式系統控制模塊主板背面元器件

3.記錄嵌入式系統控制模塊主板正面孔位

4.記錄嵌入式系統控制模塊主板背面孔位

5.復制嵌入式系統控制模塊主板正面線路圖

6.克隆嵌入式系統控制模塊主板背面電路圖

7.嵌入式系統控制模塊主板正面埋盲孔線路圖

8.嵌入式系統控制模塊主板背面過孔電路圖

模塊特性

作為一種高級嵌入式系統控制主模塊，Nano2410A V2.0 具有如下特性：

超小尺寸：58(W) x 36(L) x 11(H)mm

ARM9 CPU：S3C2410A，系統主頻最高可達 266Mhz

大存儲量(使用 Nand Flash)：64M Byte

更多的動態存儲容量(SDRAM)：32M byte

內置看門狗

內置實時時鐘

3 個串口(均可擴展為 485 接口)

小型的系統總線接口(可擴展以太網、IDE 等外設)

豐富的常用嵌入式系統接口：

SPI x 1、I2C x 1、I2S x 1 (一般用來外接音頻輸入與輸出，也可用作 GPIO)、AD x 2 (10 位精度)、PWM x 1

8 個外部中斷

板載四線電阻觸摸屏接口

USB Host (可外接優盤、鼠標、攝像頭、打印機、鍵盤等設備)

USB Slave 接口

3 個外部中斷

標準 JTAG 接口

外部復位信號

支持各種 STN 偽彩、TFT 真彩 LCD，最高分辨率可達 1024 x 768

2.0mm 間距 112 針雙列直插，使用極其方便

支持標準 Linux 2.4.18(可升級至 2.6 版本內核)、WindowsCE 等高級嵌入式操作系統

PCB抄板簡介

板朗科技(m.tongcheng01.com)是國內最早一批從事PCB電路板抄板的公司，擁有近十年的PCB反向開發設計抄板經驗。板朗科技建立了先進的PCB抄板研究室，購置了專業的抄板機器設備和軟件，組建了專業的抄板團隊。板朗科技每年經手各種PCB抄板案例數千件，我司豐富的抄板經驗在保證接手的抄板案例成功率的同時，也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。

PCB抄板范圍

十年的抄板歷程中，板朗科技積累了成熟完備的抄板技術，PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板，包括但不限于下面所列行業：

1.無線通訊設備：如無線基站；

2.光網絡傳輸設備：如SDH，DWDM設備。

3.數據通信設備：如高端路由器、LANSWITCH、ADSL等。

4.高端計算設備：服務器，主機主板等。

5.多媒體電子設備：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。

6.大功率開關電源產品：家電、計算機、通訊、開關電源PCB設計。

7.電力電子設備：變頻器、UPS、工業電源、工控板。各系列工控PCB設計。

8.工業控制設備、汽車控制系統、醫療電子設備。

PCB抄板能力

一條龍PCB抄板

狹義上的PCB抄板僅包括電路板復制，我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修，SMT加工、PCBA加工等整套電子方案開發的一條龍服務，一站式解決所有問題，為客戶節省時間、財力、人力等多方面的成本。

PCB抄板價格

板朗科技pcb抄板收費采用透明的計價方式，根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素，制定了詳細的計算抄板價格方式，不亂收，多收客戶一分錢。客戶如需相關其他后續加工服務，抄板費用能享有一定優惠。
