PCB抄板案例-系統控制板XSK02E
發布時間：2016-05-16 01:31:30
案例詳情

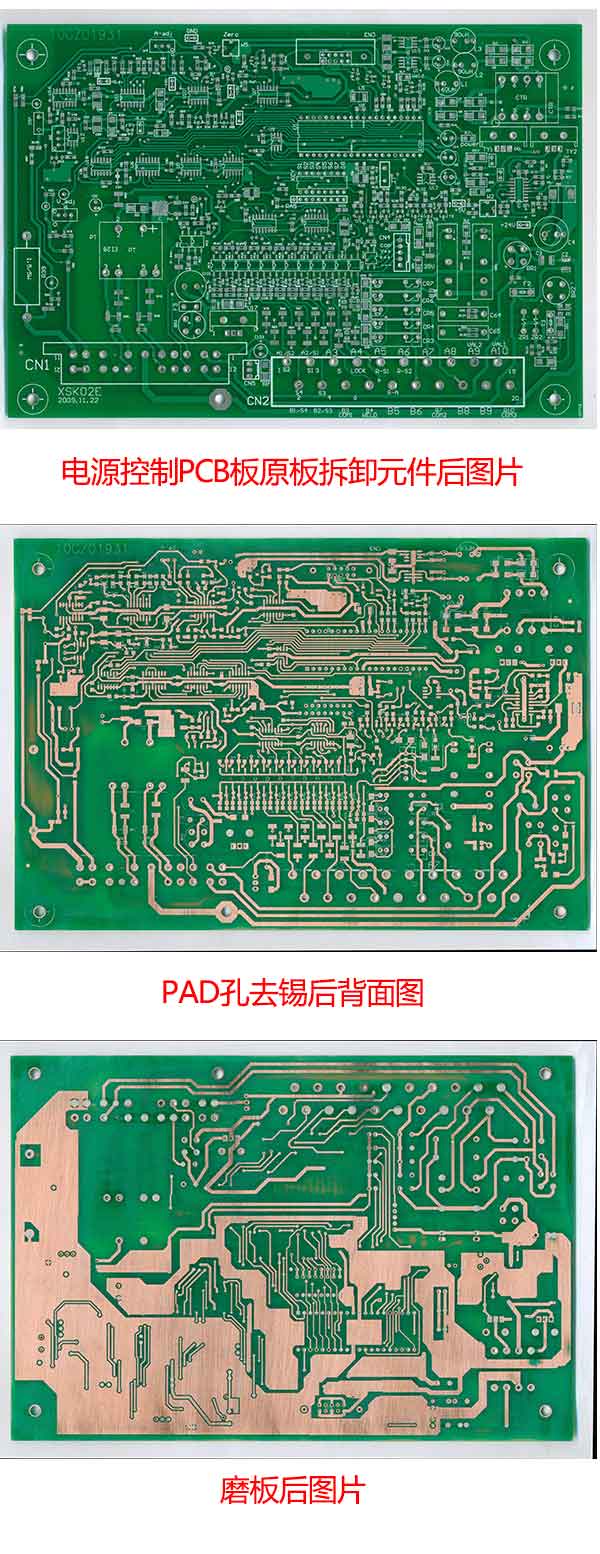

本頁面介紹的是一款名為系統控制板XSK02E的PCB抄板案例。
| 系統控制板XSK02E | |||||
| 類型 | 參數說明 | 封裝 | 數量 | 位號 | 廠商 |
| 電阻 | 電阻\貼片\0R\1/4W\±5% | 1206 | 2 | R56,R105 | |
| 電阻\貼片\0.51R\1/4W\±5% | 1206 | 2 | R10,R13 | ||
| 電阻\貼片\56R\1/4W\±5% | 1206 | 1 | R38 | ||
| 電阻\貼片\100R\1/4W\±5% | 1206 | 4 | R121,R123,R120,R122 | ||
| 電阻\貼片\200R\1/4W\±5% | 1206 | 4 | R32,R33,R124,R125 | ||
| 電阻\貼片\510R\1/4W\±5% | 1206 | 1 | R40 | ||
| 電阻\貼片\10K\1/4W\±5% | 1206 | 1 | R60 | ||
| 電阻\貼片\2.2K\1/4W\±5% | 1206 | 24 |
R4,R7,R87,R88,R89,R100 ,R101,R102,R129,R130, R131,R132,R133,R1,R2, R3,R5,R11,R99,R134, R135,R136,R137,R138 |
||
| 電阻\貼片\3K\1/4W\±5% | 1206 | 1 | R45 | ||
| 電阻\貼片\4.3K\1/4W\±5% | 1206 | 1 | R85 | ||
| 電阻\貼片\4.7K\1/4W\±5% | 1206 | 31 |
R42,R53,R128,R139,R171 ,R173,R46,R47,R78,R150, R151,R152,R153,R154, R155,R156,R157,R158, R159,R160,R161,R162, R163,R164,R165,R166, R167,R168,R169,R170, R172 |
||
| 電阻\貼片\5.1K\1/4W\±5% | 1206 | 2 | R81,R17 | ||
| 電阻\貼片\15K\1/4W\±5% | 1206 | 3 | R20,R30,R106 | ||
| 電阻\貼片\47K\1/4W\±5% | 1206 | 7 |
R91,R93,R94,R94 ,R95,R90,R92 |
||
| 電阻\貼片\100K\1/4W\±5% | 1206 | 6 | R18,R41,R90,R43,R55,R59 | ||
| 電阻\貼片\150K\1/4W\±5% | 1206 | 2 | R15,R54 | ||
| 電阻\貼片\22R\1/2W\±5% | 1812 | 2 | R49,R51 | ||
| 電阻\貼片\47R\1/2W\±5% | 1812 | 1 | R52 | ||
| 電阻\貼片\100R\1/2W\±5% | 1812 | 2 | R48,R50 | ||
| 電阻\貼片\1K\1/2W\±5% | 1812 | 12 |
R44,R63,R64,R66,R67,R68 ,R69,R72,R73,R75,R98,R107 |
||
| 電阻\貼片\1.5K\1/2W\±5% | 1812 | 3 | R70,R71,R74 | ||
| 精密電阻 | 電阻\貼片\470R\1/4W\±1% | 1206 | 1 | R65 | |
| 電阻\貼片\1K\1/4W\±1% | 1206 | 8 |
R26,R27,R31,R37 ,R76,R8,R9,R14 |
||
| 電阻\貼片\1.2K\1/4W\±1% | 1206 | 1 | R22 | ||
| 電阻\貼片\2K\1/4W\±1% | 1206 | 7 | R23,R24,R25,R28,R29,R6,R77 | ||
| 電阻\貼片\2.05K\1/4W\±1% | 1206 | 1 | R61 | ||
| 電阻\貼片\2.43K\1/4W\±1% | 1206 | 1 | R19 | ||
| 電阻\貼片\6.8K\1/4W\±1% | 1206 | 1 | R21 | ||
| 電阻\貼片\10K\1/4W\±1% | 1206 | 5 | R16,R62,R82,R83,R12 | ||
| 電阻\貼片\20K\1/4W\±1% | 1206 | 4 | R34,R35,R36,R57 | ||
| 繞線電阻 | 大功率線繞電阻\1.5R5W\±5% | AXIAL1.3 | 1 | R39 | |
| 可調電阻 | 藍色可調電阻\直插方形\10K | VR5(9.5x4.5x10mm) | 1 | W1 | |
| 藍色可調電阻\直插方形\100K | VR5(9.5x4.5x10mm) | 1 | W4 | ||
| 藍色可調電阻\直插方形\100K | VR4（6.8x6.8x4.5mm） | 1 | W5 | ||
| 藍色可調電阻\直插方形\1K | VR4（6.8x6.8x4.5mm） | 1 | W2 | ||
| 排阻 | A型排阻\直插\A103J(10K±5%) | SIP9 | 1 | RA5 | |
| 壓敏電阻 | 壓敏電阻\片式直插\FNR10K680 | RAD0.3Ф11mm | 2 | ZR1,ZR2 | |
| 電容 | 電容\貼片\20PF\±5% | 0805 | 3 | C19,C28,C49 | |
| 電容\貼片\100PF\±5% | 1206 | 2 | C43,C44 | ||
| 電容\貼片\270PF\±5% | 1206 | 2 | C31,C32 | ||
| 電容\貼片\470PF\±5% | 1206 | 2 | C29,C30 | ||
| 電容\貼片\1NF\±5% | 1206 | 3 | C8,C10,C61 | ||
| 電容\貼片\10NF\±5% | 1206 | 1 | C7 | ||
| 電容\貼片\22NF\±5% | 1206 | 8 |
C12,C13,C17,C1 ,C6,C23,C25,C100 |
||
| 電容\貼片\100NF\±5% | 1206 | 31 |
C20,C24,C39,C40,C41,C45 ,C46,C48,C50,C51,C52,C53, C55,C60,C9,C11,C35,C47,C54, C104,C105,C106,C107,C108, C109,C110,C111,C112,C113,C114, |
||
| 電容\貼片\10NF\±5% | 1210 | 2 | C2,C3 | ||
| 貼片鉭電容 | 電解電容\貼片\135V(1UF35V) | 3528 | 7 | C18,C21,C22,C26,C36,C58,C59 | |
| 直插電解電容 | 電解電容\直插\16V220UF | RB.1/.2(6.4x12.5mm) | 3 | C14,C27,C5 | Rubycon日本紅寶石 |
| 電解電容\直插\50V470UF | RB.2/.4(10x20mm) | 1 | C101 | Rubycon日本紅寶石 | |
| 電解電容\直插\50V47UF | RB.1/.2(6.4x12.5mm) | 4 | C15,C16,C33,C103 | Rubycon日本紅寶石 | |
| 電解電容\直插\50V1000UF | RB.2/.4（13x26mm） | 1 | C4 | Rubycon日本紅寶石 | |
| 貼片電感 | 貼片藍色電感\(zhòng)100J(10UH±5%) | 1812 | 1 | L5 | |
| 直插工字電感 | 工字電感\(zhòng)90UH | SIP2(7.5x10mm) | 2 | L2,L3 | |
| 工字電感\(zhòng)160UH | SIP2(9.8x12mm) | 1 | L1 | ||
| 二、三極管 | SMA15CA雙向瞬態電壓抑制器（AXM） | DO-214 | 2 | ZD9,ZD10 | |
| MMSZ5232BT1G（E2F） | SOD-123 | 2 | ZD2,ZD3 | ||
| MMSZ5234BT1G/E4U | SOD-123 | 1 | ZD1 | ||
| MMSZ5258BT1G/M34 | SOD-123 | 1 | ZD4 | ||
| BC847C(1G) | SOT-23 | 8 | T5,T6,T7,T8,T9,T10,T11,T12 | ||
| BAS40-04LT1（44W） | SOT-23 | 4 | D13,D14,D15,D16 | ||
| LM4040C50FTA(R5C) | SOT-23 | 1 | T4 | ||
| BC817-25(6BP)\NPN | SOT-23 | 3 | T1,T2,T3 | ||
| BAW56(A1W) | SOT-23 | 17 |
D19,D30,D31,D32,D33,D34 ,D35,D36,D37,D38,D39,D40, D43,D2,D17,D18,D20 |
PHI飛利浦 | |
| 整流橋 | 整流橋（圓形直插)2W10 | DIP4(9x5.2mm) | 3 | BR1,BR2,BR3 | SEP |
| 晶振 | 晶振\直插\6.000(6MHZ) | XATL1 | 1 | JT | |
| 穩壓管 | 1.5SMC39AT3/91439A | SMC | 1 | ZD8 | |
| 整流管 | 整流二極管\塑封\US1M | DO-214 | 20 |
D3,D4,D5,D6,D7,D8,D9,D10 ,D11,D12,D21,D22,D23,D24, D25,D27,D28,D29,D41,D42 |
|
| IC | 8L15A | SOP8 | 1 | U14 | ON |
| 9L15A | SOP8 | 1 | U15 | ON | |
| 復位芯片\MAX708 | SOP8 | 1 | U13 | ST | |
| 存儲器\FM25040A-G | SOP8 | 1 | U9 | RAMTRON | |
| 324ARP | SOP14 | 1 | U10 | RENASES | |
| 電源IC\14584BG | SOP14 | 2 | U5,U7 | ON | |
| 邏輯IC\HEF4011BT | SOP14 | 1 | U4 | NXP | |
| PWM控制芯片\SG3524 | SOP16 | 1 | U8 | TI | |
| 邏輯IC\CD4051BM | SOP16 | 1 | U11 | TI | |
| 邏輯IC\CD4052BM | SOP16 | 2 | U19,U20 | TI | |
| 雙精密單穩多諧振蕩器\HCF4538 | SOP16 | 1 | U6 | ST | |
| 單片機\ATMEGA1616PU+IC座子 | DIP40 | 1 | U1 | ATMEL | |
| J122G | TO-252 | 1 | TY3 | ON | |
| MOS管\IRF510+鐵散熱片（25x19x6mm） | TO-220 | 2 | TY1,TY2 | IR | |
| 電源穩壓芯片 LM340T127812P+鐵散熱片（25x19x6mm） | TO-220 | 1 | U17 | NS | |
| 光耦 | 光耦\貼型\P181 | SOP4 | 15 |
PC1,PC2,PC3,PC4, PC5,PC6,PC7,PC8, PC9,PC10,PC11, PC12, PC13,PC14,PC15 |
TOSHIBA |
| 繼電器 | 繼電器\PA1A-24VAPA3312 (額定電流5A250VAC5A30VDC) | SIP4 | 5 | CR3,CR4,CR5,CR6,CR7 | 松下 |
| 自復保險絲 | 自恢復保險絲\插片式\X72X110 | RAD0.3Ф12mm | 2 | F1,F2 | MEXICO |
| 自恢復保險絲\插片式\X72XF050 | RAD0.2Ф6.4mm | 1 | F3 | ||
| 發光二極管 | 貼型白體發紅光二極管 | 1206（3.21.5x1mm) | 4 | DL1,DL2,DL3,DL7 | |
| 排針座 | 白色3PIN排針座\直插（腳距2.54mm) | SIP3 | 1 | CN5 | |
| 白色5PIN排針座\直插（腳距2.54mm) | SIP5 | 1 | CN4 | ||
| 撥碼開關 | 紅色16PIN撥碼開關\直插（腳距2.54mm) | DIP16(22x10x5.2mm) | 1 | KEY | |
| 變壓器 | 9JMTM變壓器（6PIN)\直插 | DIP6(29x22x22.5mm) | 1 | PT | |
| OCMTM變壓器(8PIN)\直插 | DIP8(25x17x20mm) | 1 | CTR | ||
| 牛角座 | 黑色5L53-10PIN牛角座(彎角90°） 直插（腳距2.54mm) | CON10 | 1 | CN3 | |
| 接線座 | 4KDS | CON20(102x20x8.5mm) | 1 | CN2 | |
| 插座 | DJ7211-3.0-10A | CON21（68x17x22mm) | 1 | CN1 | 彎型座子固定腳空偏小 |
| 焊錫短接點 | / | / | 6 | R79,R96,R97,R103,R108,R110 | |
| 跳線 | 直插鐵跳線（直徑0.5mm) | SIP2 | 5 | +24V,+5V,GND,2,3 | |
| 小板焊接處 | 系統控制小板焊接處 | SIP5 | 2 | SSR1,SSR2 | |
